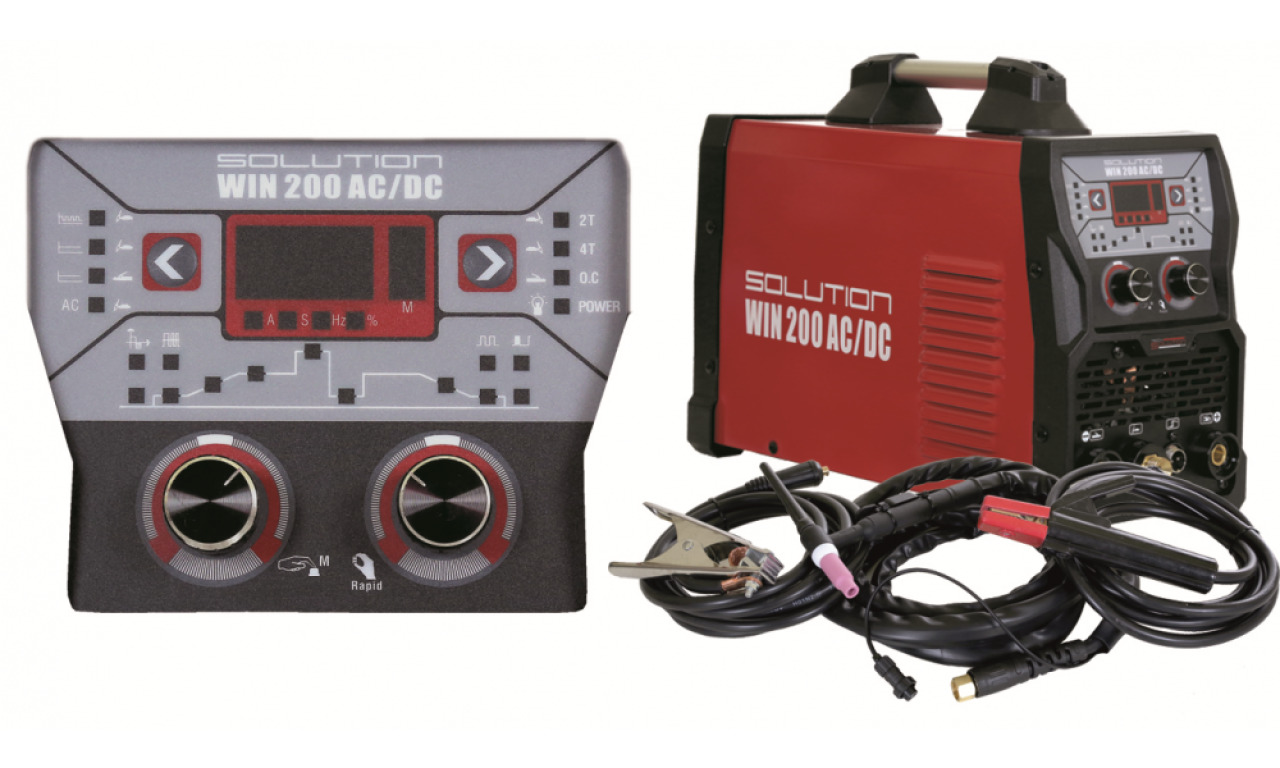

Solution WIN 200 AC/DC

WIN 200 AC/DC, je jednofázový kompaktný zvárací invertor určený pre zváranie TIG-om, v módoch zvárania TIG DC, TIG DC Pulz, TIG AC/DC a doplnkovo aj MMA. Umožňuje vysokokvalitné zváranie netaviacou sa volfrámovou elektródou v ochrannej atmosfére plynu a to: ·       hliníka i jeho zliatin (striedavým prúdom v móde TIG AC/DC) ·       ocele a nereze (jednosmerným prúdom TIG DC, alebo jednosmerným pulzujúcim prúdom TIG DC Pulz). Všetky potrebné parametre si viete nastaviť na prehľadnom ovládacom paneli s intuitívnym ovládaním. Odskúšané nastavenia si potom môžete uložiť až do šiestich pamäťových miest a mať ich tak neustále pred pripravené pre opakujúce sa zváračské práce. K dispozícii sú aj režimy spúšťania zvárania 2T alebo 4T. Prednosti zváračky: ·       Malé rozmery a malá hmotnosť, pevná rukoväť. ·       Jednoduché ovládanie a orientácia v zadávaných parametroch. Želaný mód zvárania si vyberáte jedným tlačidlom v postupnosti. Celý pracovný cyklus je graficky znázornený a jeho jednotlivé fázy sú označené LED indikátorom. Vďaka tomu viete presne ktorý parameter práve nastavujete a aká je jeho veličina (prúd v [A], čas v [S], frekvenciu v [Hz] a časť z hodnoty v [%]. Na nastavovanie slúži dvojica otočných gombíkov a jeden troj-miestný zobrazovač (LED displej). Druhým tlačidlom si vyberiete režim spúšťania zváracieho cyklu 2T, alebo 4T. ·       Počas priebehu zvárania vás ovládací panej informuje o tom v akej fáze cyklu zvárania sa práve nachádzate, aká je jeho práve nastavená hodnota. V prípade času predfuku a dofuku sa spúšťa odpočítavanie a pri nábehu a dobehu prúdu sa zobrazuje nábeh resp. klesanie hodnoty prúdu. Spoľahlivé bezdotykové vysoko-frekvenčné (HF) zapaľovanie elektrického oblúka Nie je tak potrebné dotýkať sa zváraného materiálu čím sa tak vyhneme možnému poškodeniu zváracej elektródy od žeravého kovu.Signalizácia automatického vypnutia zváračky v prípade prehriatia a automatické spätné zapnutie po vychladení ventilátorom (cca 2 - 3 minúty).Prehľad a význam jednotlivých parametrov pri zváraní metódou TIG: ·       Proces - nastavenie požadovaného zváracieho procesu, TIG DC, TIG DC Pulz, TIG AC/DC, MMA. ·       Predfuk plynu - nastavenie času v rozsahu 0 - 3 sek. (Používa sa pre naplnenie horáka plynom pred zváraním, aby bolo možné začať zvárať už v ochrannej atmosfére plynu). ·       Štartovací prúd - nastavovanie veľkosti prúdu pre zapálenie elektrického oblúka (10 - 200 Amp). ·       Nábeh zváracieho prúdu - nastavenie času v rozsahu 0 - 10 sek. (Pre zabránenie poškodenia netaviacej sa elektródy a zabezpečenie mäkkého štartu zvárania). ·       Zvárací prúd - nastavenie hlavného zváracieho prúdu pri metóde TIG DC (10 - 200 Amp.). ·       Špičkový prúd - nastavenie prúdu pri metóde TIG DC Pulz (10 - 200 Amp.). ·       Dobeh prúdu - nastavenie času v rozsahu 0 - 10 sek. (Používa sa pre zmenšovanie zváracieho prúdu pred vypnutím. Umožní užívateľovi vyplniť kráter, ktorý by sa vytvoril na konci zvarovej húsenice.). ·       Koncový prúd - ukončí sa zváranie (regulačný rozsah 10-200A) ·       Dofuk plynu - nastavenie času v rozsahu 1 - 10 sek. (Čas nevyhnutný pre fúkanie ochranného plynu po ukončení zvárania pre chránenie zvarového kúpeľa a ochranu netaviacej sa elektródy. Zvyčajne by mala zostať po ukončení dofuku šedej farby.). ·       Frekvencia pulzovania - nastavenie pri metóde TIG DC Pulz v rozsahu 10 - 90%. (Slúži na zníženie vneseného tepla do zváraného materiálu a zúženie zvarového kúpeľa pre hlbší prievar pri väčších hrúbkach zváraného materiálu.). ·       Šírka pulzu - nastavenie (zaťažovateľ) pri zváraní TIG DC Pulz  v rozsahu regulácie 10 - 90%. ·       Nastavenie frekvencie TIG AC - nastavenie v rozsahu 20 - 200Hz. (V tejto frekvencii sa mení kladné a záporné napätie na volfrámovej elektróde čo rozbíja izolačný oxid na tavenine.). ·       Nastavenie vyváženia TIG AC - nastavenie v rozsahu  -40% do +40%. (Číslo vyjadruje percentuálny podiel zápornej časti periódy ku celkovému času periódy. V priebehu kladnej časti periódy prebieha odstraňovanie izolačného oxidu z povrchu kúpeľa. V zápornej časti periódy prebieha k prenosu tepla do zváraného kusa čo umožňuje jeho zváranie. Malé vyváženie zvyšuje čistenie od oxidu a veľké vyváženie zvyšuje prenos tepla do zváraného kusa.). ·       2T, 4T - nastavenie režimu spúšťania zváracieho cyklu. (2T dvojtakt - stlačením spínača horáka stroj začne zvárať, uvoľnením spínača horáka stroj prestane zvárať. 4T štvortakt - stlačením spínača horáka stroj začne zvárať a po jeho uvoľnení bude pokračovať. Pre skončenie zvárania je potrebne opäť stlačiť a uvoľniť spínač horáka.). Použitie zváračky: ·       Pre možnosť zvárania v režime TIG AC, je zváračka veľmi vhodná pre zváranie hliníka a jeho zliatin. ·       Pre možnosť zvárania v režime TIG DC Pulz, je vhodná najme pre zváranie tenkých plechov, trubiek, potrubí. ·       Pre možnosť nastavenia "mäkkého nábehu a dobehu" zváracieho prúdu je zváračka veľmi vhodná pre zváranie v polohách (hlavne potrubia). ·       Všestranné využitie pre výrobu, opravy i domácich majstrov. ·       Vhodná pre ľahké až stredné náročné práce. Balenie obsahuje: Zvárací horák TIG (4 metrový)Držiak elektród (kábel 3 metrový)Ukostrovacia svorka (kábel 3 metrový)Príslušenstvo k horáku: hubica (priemer 4, 5, 6 mm), klieštiny (1,6 a 2,0 mm), držiak klieštin, zadný uzáver - dlhý. Parametre: Hmotnosť 8 kgVstupné napätie 230 VPríkon 60% 7,1 KVANapätie na prázno 56VPrúdový rozsah 10 - 200 AZaťažovateľ 60% 200 APriemer elektród 1,6 - 4,0 mmPoužívané elektródy rutilové, bázické, inoxové, liatinové, hliníkovéKrytie IP 21Váha 8,0kgRozmer 46,5 x 28,5 x 33 cm.
