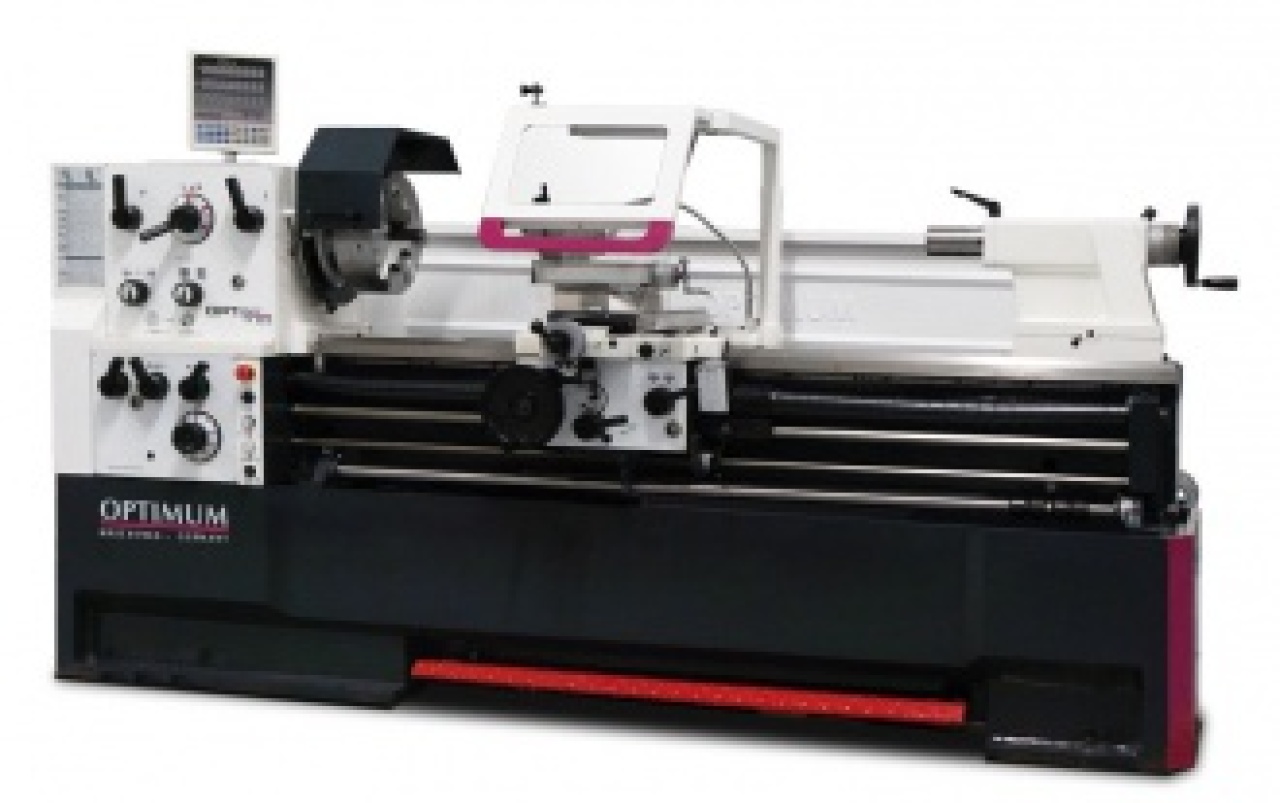

Optimum TH 5615

Technické údajeVýška hrotu 280 mmMax. točný priemer nad lôžkom 560 mmMax. točný priemer nad suportom 355 mmMax. otočný priemer bez mostíka 790 mmŠírka lôžka 350 mmVzdialenosť medzi hrotmi 1500 mmDĺžka mostíka 270 mmKužeľ vretena MK7Upnutie vretena Camlock DIN ISO 702-2 č. 8Otáčky 25 - 1600 ot / minOtáčky - prevedenie Vario 10 - 2500 ot / minPlynulá zmena otáčok niePočet rýchlostných stupňov 12Priechod vretena 80 mmPosuv pinoly 180 mmKužeľ pinoly koníka MK5Posuv pozdĺžny 0,059- 1,646 mm / ot. (35)Posuv priečny 0,020- 0,573 mm / ot. (35)Max. posuv nožového suportu 130 mmMax. posuv priečneho suportu 316 mmZávit metrický 0,2 -14 mm / ot. (47)Závit palcový 2 -112 záv. / 1 ??"(60)Závit trapézový 4- 112 D.P. (50)Závit modulový 0,1- 7 M.P. (34)Príkon motora chladiaceho čerpadla 100 WPríkon 7500 WElektrické pripojenie 400 VRozmery 2840 × 1150 × 1460 mmHmotnosť 2300 kgrozsah dodávkypoložky3-čeľusťové skľučovadlo ? 315 mmPevná luneta pre ? 19 - 165 mmPohyblivá luneta ? 16 - 95 mmChladiace zariadeniestena ostrekubrzda vretenaDržiak pre čtyhranné noža D 32 × 150 mmzávitový indikátorRýchloupínací nožový držiak SWH 7-CRedukčná puzdro MK7 / MK5Pevný hrot MK5 - 2 ksHalogénové svietidlo 50 W / 24 VKufrík s náradímolejová náplňDigitálne odmeriavanie polohy DPA 21.
