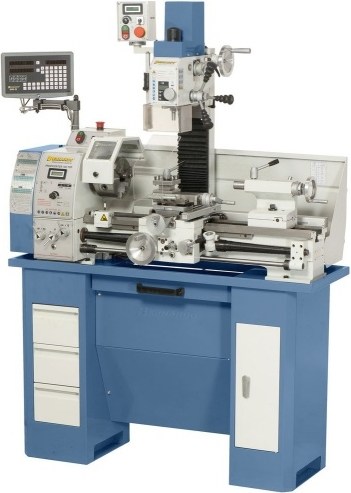

Obrábacie centrum Bernardo Proficenter 700 Top (230V)Nový model kombinovaného sústruhu Bernardo Proficenter 700 TOP sa štandardne dodáva s frekvenčným meničom. Významnou prednosťou tohto sústruhu pre náročných užívateľov je vysoká úroveň krútiaceho momentu v nízkych otáčkach, konštantné otáčky pri zaťažení a rozsiahle príslušenstvo v dodávke (napr .: jednosmerný motor s frekvenčným meničom, hlavné ložiská vretena v triede presnosti P5, mikrometrický pozdĺžny doraz, klzné spojka, ...).- Optimálne stroj pre obrábanie ocele, neželezných kovov a plastov
- Teplotný monitoring, vrátane výstražného svetla, chráni motor proti preťaženiu
- Zaručená hádzavosť vretená ≤ 0,009 mm
- Uloženie vretena v nastaviteľných kuželíkových ložiskách s triedou presnosti P5
- Štandardne ťažný skrutka pre automatické pozdĺžne a priečne posuvy
- Masívne lôžka sústruhu s indukčne kaleným a brúseným vedením
- frézovacie nástavec s digitálnym displejom pre zobrazenie zdvihu vretena a rýchlosti otáčok
- Obojstranné natáčania frézovacie hlavy pre uhlové vŕtanie, frézovanie úkosov, atď.
- posuv pinoly pomocou držadla, jemný posuv ručným kolieskom
- Jednosmerný motor s frekvenčným meničom pre vyšší výkon a veľký krútiaci moment

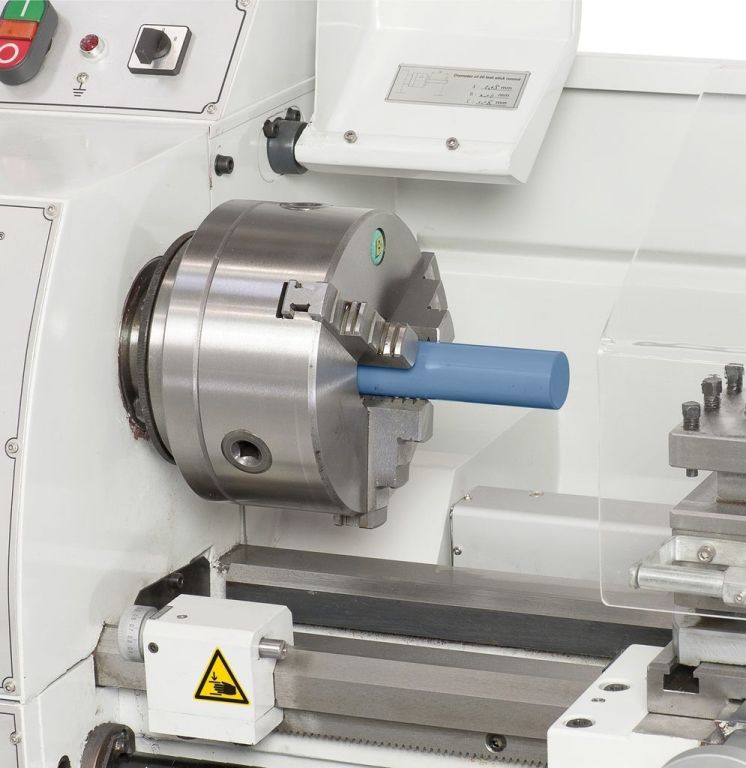

Súčasti dodávky kombinovaného sústruhu Bernardo- 3-čeľusťové skľučovadlo DK11-160 mm
- Príruba skľučovadla 160 mm
- skľučovadlo s kľučkou 1 ÷ 13 mm/B 16
- Upínací tŕň MK 2/B 16
- Pevné hroty
- Výmenné kolesá (pre sústruženie závitov)

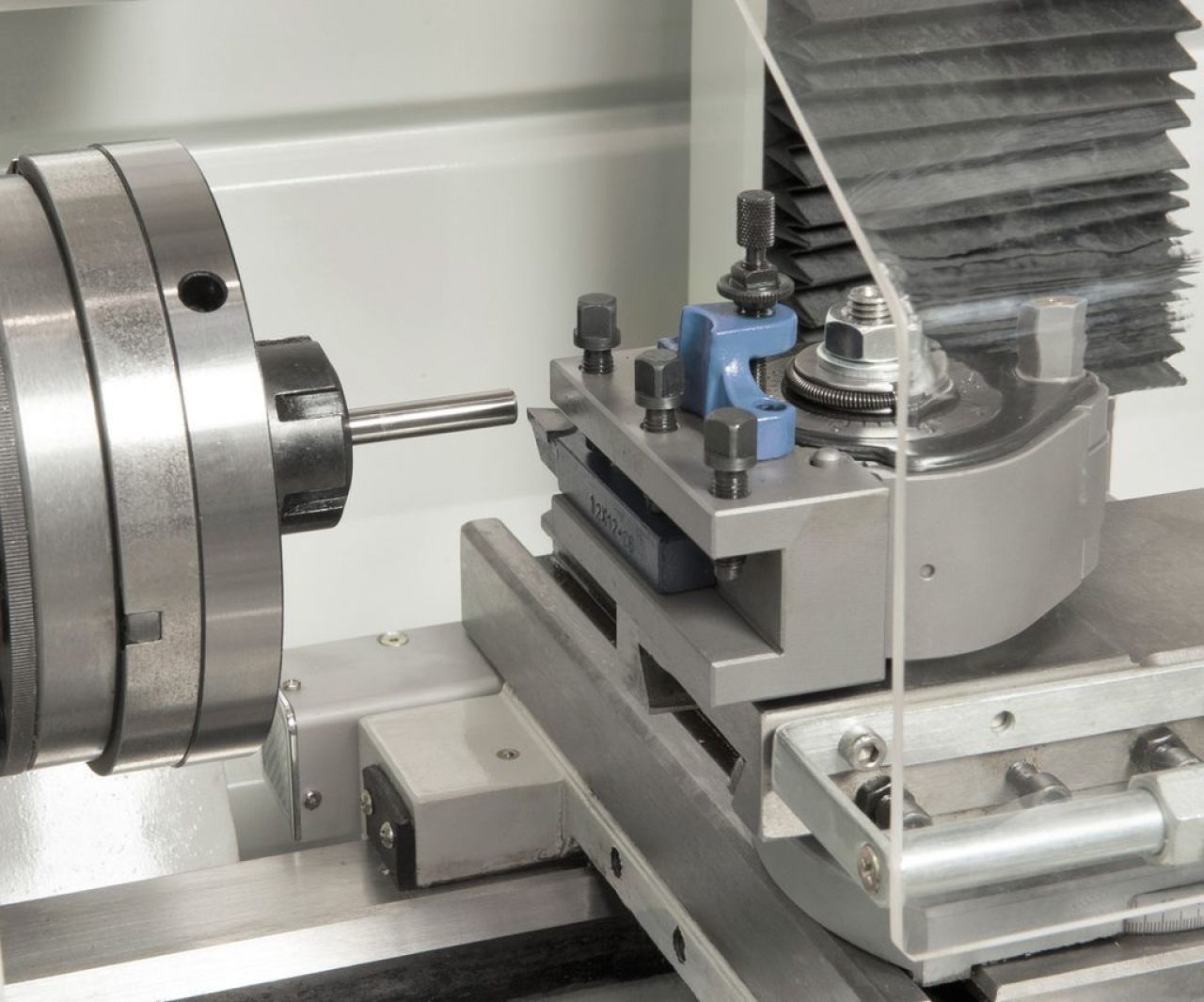

- Štvorstranný otočný nožový držiak
- Klzná spojka
- Mikrometrický pozdĺžny doraz
- Priečne sane s vrchným suportom
- Frekvenčný menič
- Uťahovací skrutka M 10 vo vretene
- Indikátor závitov
- Digitálne zobrazenie zdvihu vretena
- digitálny ukazovateľ otáčok
- Ochranný kryt skľučovadla
- Ochranný kryt ťažného skrutky
- Podstavec(BER561061)nie je súčasťou štandardnej dodávky
- Obslužné a servisné náradie
Technické parametre - Motor - výkon S1100% [W]:1 100
- Motor - výkon S640% [W]:1 500
- Napájacie napätie [V]:230
- Vzdialenosť hrotov [mm]:700
- Výška hrotov [mm]:150
- Točný priemer nad lôžkom [mm]:300
- Šírka lôžka [mm]:180
- Priechod vretena [mm]:38
- Kužeľ vretena:MK 5
- Rozsah otáčok, plynulá regulácia [U.min-1]: 70 ÷ 380/380 ÷ 2 000
- Rozsah posuvu - pozdĺžny [mm.ot-1]: (14) 0 , 07 ÷ 0,65
- Rozsah posuvu - priečny [mm.ot-1]: (11) 0,03 ÷ 0,12
- Metrický závit [mm]:(18) 0,2 ÷ 3,5
- Palcové závit [TPI]:( 21) 8 ÷ 56

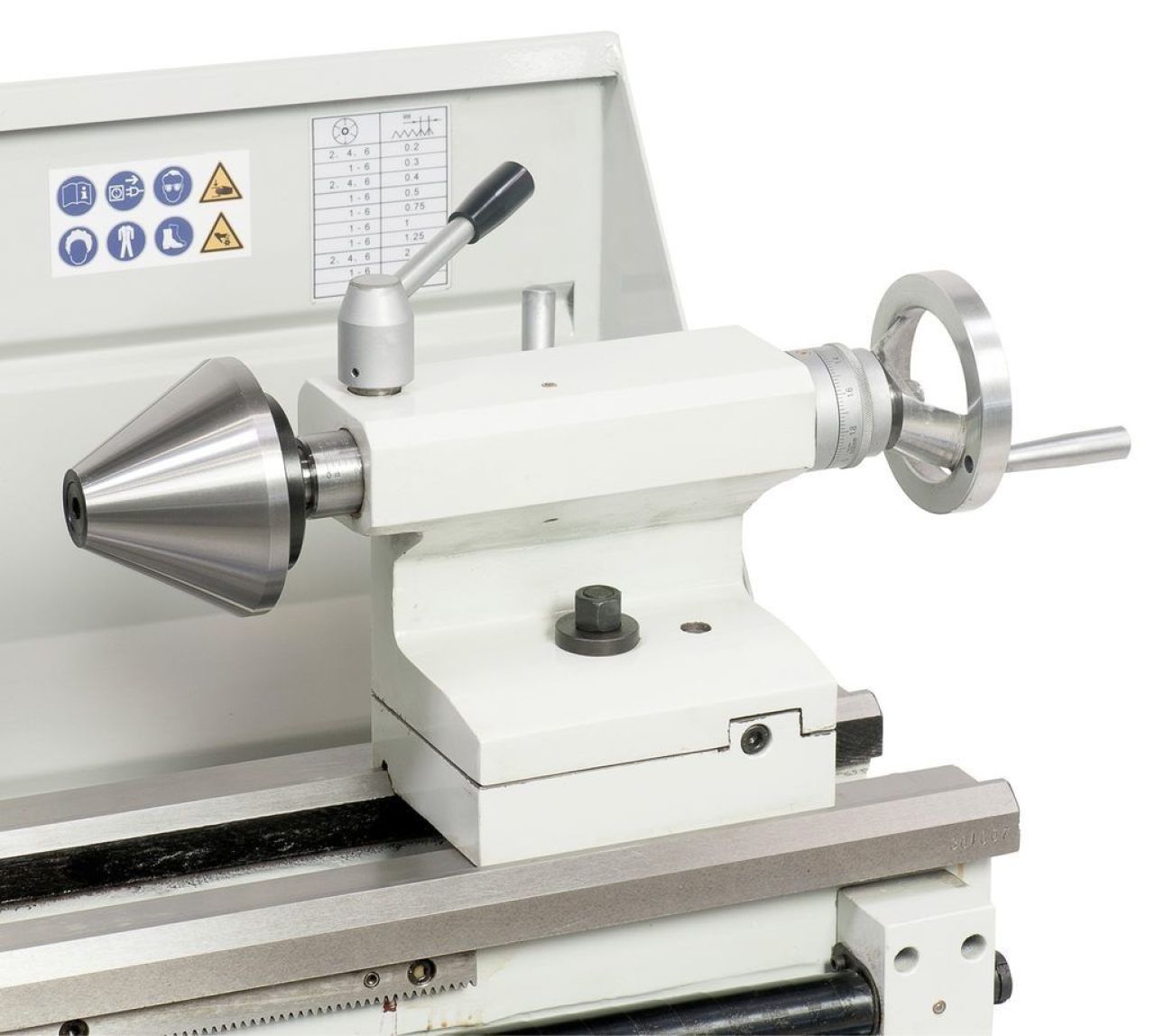

- Posuv pinoly [mm]:85
- Kužeľ pinoly:MK 3
- Rozmer T-drážky [mm]:12
Frézovacie nástavec- Motor - výkon S1100% [W]:600
- Motor - výkon S640% [W ]:900
- Napájacie napätie [V]:230
- Max. priemer vrtáka [mm]:20
- Max. frézovacie hlavy [mm]:63
- Max. stopkové frézy [mm]:20
- Vyloženie [mm]:170
- Rozsah otáčok, plynulá regulácia [U.min-1]: 50 ÷ 2 250
- Kužeľ vretena:MK 2
- Natáčanie frézovacie hlavy [°]:± 90
- výškový posuv frézovacej hlavy [mm]:260
- Rozmery stroja (š x h x v) [mm]: 1 380 × 640 × 1 020
- Hmotnosť ca. [kg]:298
|
