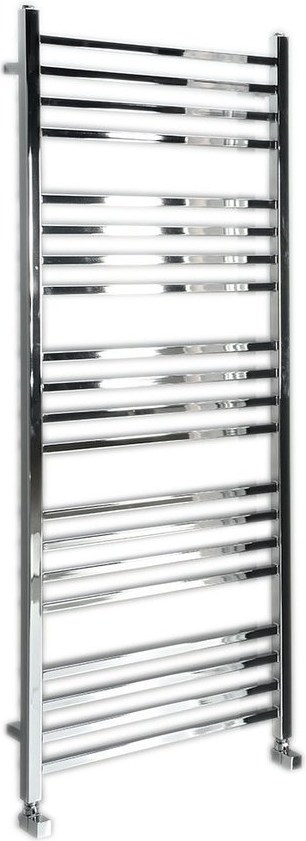

Sapho Metro 0411-02 1530x600mm

vykurovacie teleso
Odporúčané pripojovacie sady: CUBE, CORNER COMBI, COMPACT - viď. príslušenstvo. Vykurovacia tyč nie je súčasťou vykurovacieho telesa. Vhodný typ nájdete v príslušenstve.
Metro- radiátor využívajúci hranatých profilov vďaka svojmu elegantnému a subtílnemu vzhľadu nepôsobí rušivo v žiadnom interiéri.
Kombinácia ústredného a elektrického vykurovania.
elektrické vykurovanie
ústredné kúrenie


1. Ústredné vykurovanie - ručný ventil







Sada CUBE Sada COMPACT Nákrutky meď Nákrutky ALU Krycie rozety



Ak sa rozhodnete pre kúpu rebríka tohto typu je potrebné zvoliť vhodnú pripojovaciu sadu.



Pokiaľ má byť kúrenie užívaný len pre teplovodné vykurovanie bez termostatickej hlavice, tak je nutné dokúpiť pripojovací sadu napr. COMPACT alebo CUBE (podľa dizajnu kúrenie). Sada CUBE je dostupná vo farebnom prevedení chróm, brúsená nerez alebo strieborná. Sada COMPACT je dostupná len v prevedení chróm. U sady COMPACT a CUBE sa nerozlišuje pravá / ľavá varianta. RADA! Otvory pre potrubie v obkladoch nie sú vždy perfektne vykonané, preto odporúčame dokúpiť sadu krycích rozetek. Krycia rozety slúži na zakrytie Cu alebo Alupex potrubia a nezačištěných otvorov v stene. Krycie rozety sú dostupné v farebnom prevedení chróm alebo brúsená nerez. POZOR! Naše dizajnové ventily majú špeciálny závit 24-19, a preto je nutné ku každému ventilu dokúpiť nami odporúčané zverné šróbenie podľa materiálu a priemeru potrubia - meď / alupex. Zverné šróbenie sú dostupné vo farebnom prevedení chróm alebo brúsená nerez.







2. Ústredné vykurovanie - ventil s termostatickou hlavicou







TWIN pripojenie Nákrutky meď Nákrutky ALU Krycia rozeta







Ak sa rozhodnete pre variant termostatickú, tak odporúčame prevedenie TWIN:



Sada TWIN je dostupná vo farebnom prevedení chróm alebo brúsená nerez. RADA! Sada TWIN je k dispozícii v prevedení pravá / ľavá varianta. Na obrázku vyššie je vidieť variant pravá. To znamená, že prívod teplej vody je napravo, taktiež aj samotná termo hlavice smeruje napravo (vždy pri čelnom pohľade). Odporúčame výber ventilu tak, aby hlavica vždy smerovala v smere vodorovných profilov vykurovacieho telesa nie na opačnú stranu. POZOR! Už spomínané zverné skrutkovanie pre kompletizáciu kúrenie + krycie rozety. Dostupná farebná varianta zverného šróbenia - chróm alebo brúsená nerez.











3. Kombinované vykurovanie - ventil s termostatickou hlavicou







Vykurovacia tyč Nákrutky meď Nákrutky ALU Krycia rozeta



V prípade, že sa rozhodnete kúrenie využívať ako pre teplovodné vykurovanie tak i pre elektrické, odporúčame pripojovaciu sadu TWIN COMBI + vykurovacia tyč:



POZOR! Opäť je nutné vybrať správnu variantu prevedenie strán ľavá / pravá viď informácie vyššie. Sada TWIN COMBI je dostupná vo farebnom prevedení chróm alebo brúsená nerez. POZOR! Zvieracie skrutkové spojenia + krycie Rozetka. Dostupná farebná varianta zverného šróbenia - chróm alebo brúsená nerez. Krycie rozety sú dostupné v farebnom prevedení chróm alebo brúsená nerez. RADA! Vykurovaciu tyč je možné namontovať dodatočne avšak tento variant neodporúčame z dôvodu pravdepodobné nutnosti demontáže vykurovacieho rebríka a vypustenie vykurovacieho okruhu. Výber vykurovacie tyče pozri variant 4). Dostupná farebná varianta zverného šróbenia chróm alebo brúsená nerez. Krycie rozety sú dostupné v farebnom prevedení chróm alebo brúsená nerez.







4. Elektrické vykurovanie - s termostatickou vykurovacou tyčou



Pri voľbe elektrického vykurovania ponúkame široký výber vykurovacích tyčí - ONE, ONE -D, MOA, KTX, GV ... RADA! Vykurovaciu tyč si klient vyberá podľa vlastného vkusu, dizajnu a príslušného výkonu! POZOR! Vykurovacia tyč musí byť zodpovedajúceho výkonu podľa špecifikácie daného vykurovacieho telesa alebo najbližšia nižšia možná.



Ak je kúrenie vykurované len elektricky, je nutné toto kúrenie naplniť nemrznúcou teplonosnou antikorózny kvapalinou. Tiež je nutné dokúpiť ½ "zátku k radiátorom.

Prílohy k produktu:
Technický nákres (592 kB)
Návod (464 kB)
Iné (25 kB)
